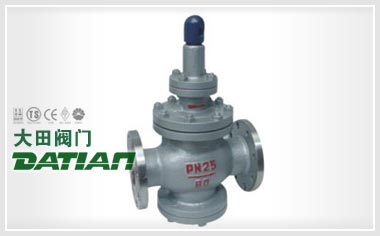

不銹鋼減壓閥工作原理及性能

不銹鋼減壓閥簡稱減壓閥(reducing valve)是采用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力降低，同時借助閥后壓力的作用調節啟閉件的開度，使閥后壓力保持在一定范圍內，并在閥體內或閥后噴入冷卻水，將介質的溫度降低，這種閥門稱為減壓減溫閥。

不銹鋼減壓閥定義:

不銹鋼減壓閥簡稱減壓閥(reducing valve)，它是采用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力降低，同時借助閥后壓力的作用調節啟閉件的開度，使閥后壓力保持在一定范圍內，并在閥體內或閥后噴入冷卻水，將介質的溫度降低，這種閥門稱為減壓減溫閥。該閥的特點，是在進口壓力不斷變化的情況下，保持出口聽壓力和溫度值在一定的范圍內。減壓閥是氣動調節閥的一個必備配件，主要作用是將氣源的壓力減壓并穩定到一個定值，以便于調節閥能夠獲得穩定的氣源動力用于調節控制。本類閥門在管道中一般應當水平安裝.

減壓閥發展史:

國內減壓閥最早減壓閥是采用膜片式，引進國外生產技術，采用了活塞式，可以說是減壓閥的一次革命性的改變。不銹鋼減壓閥，材質有304、316、304L、316L等?；钊綔p壓閥的壽命是膜片式減壓閥的3倍，從而使減壓閥能發揮其最大的作用。


不銹鋼減壓閥分類:

• 按結構形式可分為薄膜式、彈簧薄膜式、活塞式、杠桿式和波紋管式；
• 按閥座數目可人為單座式和雙座式；
• 按閥瓣的位置不同可分為正作用式和反作用式。
• 按使用介質可分為蒸汽減壓閥,空氣減壓閥,氣體減壓閥等.


不銹鋼減壓閥工作原理:

直動式減壓閥
壓力為P1的壓縮空氣，由左端輸入經閥口10節流后，壓力降為P2輸出。P2的大小可由調壓彈簧2、3進行調節。順時針旋轉旋鈕1，壓縮彈簧2、3及膜片5使閥芯8下移，增大閥口10的開度使P2增大。若反時針旋轉旋鈕1，閥口10的開度減小，P2隨之減小。
若P1瞬時升高，P2將隨之升高，使膜片氣室6內壓力升高，在膜片5上產生的推力相應增大，此推力破壞了原來力的平衡，使膜片5向上移動，有少部分氣流經溢流孔12、排氣孔11排出。在膜片上移的同時，因復位彈簧9的作用，使閥芯8也向上移動，關小進氣閥口10，節流作用加大，使輸出壓力下降，直至達到新的平衡為止，輸出壓力基本又回到原來值。若輸入壓力瞬時下降，輸出壓力也下降、膜片5下移，閥芯8隨之下移，進氣閥口10開大，節流作用減小，使輸出壓力也基本回到原來值。逆時針旋轉旋鈕1。使調節彈簧2、3放松，氣體作用在膜片5上的推力大于調壓彈簧的作用力，膜片向上曲，靠復位彈簧的作用關閉進氣閥口10。再旋轉旋鈕1，進氣閥芯8的頂端與溢流閥座4將脫開，膜片氣室6中的壓縮空氣便經溢流孔12、排氣孔11排出，使閥處于無輸出狀態。

不銹鋼減壓閥基本性能:

1. 調壓范圍：它是指減壓閥輸出壓力P2的可調范圍，在此范圍內要求達到規定的精度。調壓范圍主要與調壓彈簧的剛度有關。
2. 壓力特性：它是指流量g為定值時，因輸入壓力波動而引起輸出壓力波動的特性。輸出壓力波動越小，減壓閥的特性越好。輸出壓力必須低于輸入壓力—定值才基本上不隨輸入壓力變化而變化。
3. 流量特性：它是指輸入壓力—定時，輸出壓力隨輸出流量g的變化而變化的持性。當流量g發生變化時，輸出壓力的變化越小越好。一般輸出壓力越低，它隨輸出流量的變化波動就越小。


減壓閥選用:

根據使用要求選定減壓閥的類型和調壓精度，再根據所需最大輸出流量選擇其通徑。決定閥的氣源壓力時，應使其大于最高輸出壓力0．1MPa。減壓閥一般安裝在分水濾氣器之后，油霧器或定值器之前，并注意不要將其進、出口接反；閥不用時應把旋鈕放松，以免膜片經常受壓變形而影響其性能。


安裝和維護應注意以下事項:

1. 為了操作和維護方便，該閥一般直立安裝在水平管道上。
2. 安裝時應注意使管路中介質的流向與閥休上所示箭頭的方向一致。
3. 為了防止閥后壓力超壓，應在離閥出口不少于4M處安裝一個減壓閥。


減壓閥技術參數:

1. 公稱壓力：1.0MPa、1.6MPa、2.5MPa
2. 殼體試驗壓力：P=1.5PN
3. 密封試驗壓力：P=1.1PN
4. 出口壓力：PN1.0MPa調節閥0.09~0.8MPa
   PN1.6MPa調節閥0.10~1.2MPa
   PN2.5MPa調節閥0.15~1.6MPa
5. 適用介質：水
6. 適用溫度：0℃～80℃

不銹鋼減壓閥安裝與維修

1. 此閥可水平或垂直安裝在管道上，其性能不變，但位置要方便維修。
2. 安裝時不要隨便打開彈簧罩。
3. 注意水流方向應與標牌上的箭頭一致。
4. 調整壓力時，應在靜壓力的情況下進行，順時針旋轉調節螺桿閥后壓力增大，反之減少。
5. 供水管道有污物時閥前應安裝過濾器。
6. 如發現減壓閥不減靜壓時，可將閥前截門開關數次來沖洗截流口，如無效果可更換閥墊上的密封墊或O型圈。
7. 減壓閥需要維修時，將閥前截止閥關閉，逆時針將調節螺桿松開，打開彈簧罩和絲堵檢查膜片，O圈密封墊是否損壞。清洗更換后即可正常工作。
