Y13X型比例式減壓閥也是一種自動閥門。該閥利用閥內浮動活塞兩端不同的截面積壓力差從而改變進水與出水的壓力狀況,達到減壓目的。Y13X-16T型比例式減壓閥外形美觀、內件抗磨損、耐腐蝕、比例準確、工作平穩。廣泛應用于生活給水、消防分區供水系統。
當前減壓閥系列產品適用于城建、化工、冶金、石油、制藥、食品、飲料、環保等行業。

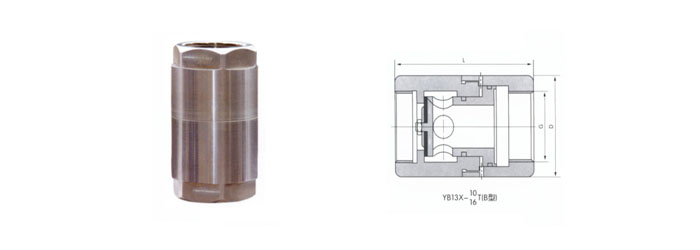

Y13X型比例式減壓閥主要由閥體、進口壓蓋、活塞、出口壓蓋及O型圈、密封墊等零件組成。本閥閥體由兩部分組成,并采用內螺紋連接式。閥內有活塞為燈罩式,底部有數個圓孔,底面接有閥座(丁腈橡膠)與閥體直接密封。該閥結構嚴謹、新穎、運行流暢(水流穩,無噪聲)、體形輕巧(節約安裝空間)、便于安裝、減壓比例穩定,即減“動壓”又減“靜壓”,材料采用全銅或不銹鋼,適用于清潔水和海水,不怕結垢和銹蝕。
Y13X型比例式減壓閥在進口壓力流動介質的作用下,浮動活塞被推開,介質通過。由于活塞兩端截面積不同而造成的壓力差改變了閥后的壓力,也就是在管路有壓力的情況下,活塞兩端的面積比構成了閥前與閥后的壓力比。無論閥前壓力如何變化,閥后靜壓及動壓按比例可減至相應的壓力值。
公稱通徑 | 尺寸 | ||
---|---|---|---|
DN (mm) | C | L | D |
15 | 1/2″ | 80 | 50 |
20 | 3/4″ | 80 | 50 |
25 | 1″ | 90 | 54 |
32 | 11/4″ | 100 | 60 |
40 | 11/2″ | 110 | 68 |
50 | 2″ | 120 | 80 |
溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Y13X型比例式減壓閥性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們。
