QB2雙口排氣閥

概述

QB2雙口排氣閥適用于溫度不超過100℃的水,熱水管道上使管道內的空氣全部排出。

用途

QB2雙口排氣閥適用于介質為水的管道上,作為排除管道內氣體的設備,以提高輸水設備的效率和保護管道不致變形、破裂,是管道必備之設備。

產品特點

  1. 能夠排除管道中的氣體,減少阻力,節約能源;
  2. 當管道負壓時本產品能自動吸入空氣防止管道破裂;
  3. 浮球為不銹鋼,使用壽命長,安全可靠。

連接尺寸

公稱通徑 主要尺寸
D H H1 L 適用介質
40 145 355 215 370
50 160 355 215 370
75 195 360 225 430
100 215 360 225 430
150 280 380 230 510
200 335 430 320 680
300 390 540 360 825

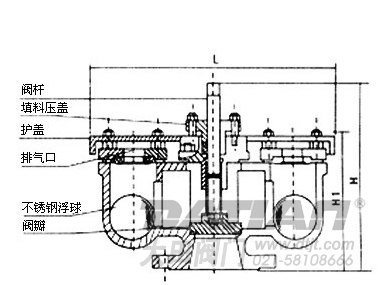

QB2雙口排氣閥 QB2雙口排氣閥結構圖
QB2雙口排氣閥 QB2雙口排氣閥結構圖

技術參數

  • 使用介質:清水
  • 介質溫度:常溫
  • 殼體強度、試驗壓力:1.5Mpa
  • 浮球密封試驗壓力:0.05~1.1Mpa
  • 閥體材料:灰鑄鐵HT200
  • 浮球材料:不銹鋼
  • 法蘭連接標準:GB/T12741.6-98
  • 試驗標準:Q/YFC01-2003

操作原理

當管內開始注水時,塞頭停留在開啟位置,進行大量排氣,當空氣排完時,閥內積水,浮球被浮起,傳動塞頭至關閉位置,停止大量排氣,當管內水正常輸送時,如有小量空氣聚集在閥內到相當程度,閥內水位下降,浮球隨之下降,此時空氣由小孔排出,當抽水機停止,管內水流空時或遇管內產生負壓時,此時塞頭迅速開啟,吸入空氣,確保管線完全。

溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的QB2雙口排氣閥性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們。
