KP-10快速排(吸)氣閥

概述

KP-10快速排氣閥(快速吸氣閥)設計合理,結構簡單,體積小,排氣量大,我廠在原基礎上進行大量改進,使KP型更完美,產品合格率可達100%。
KP-10快速排氣閥(快速吸氣閥)用于管道最高點或閉氣的地方來排除管內氣體疏通管道,使管道運轉正常,出水量達到設計要求,如不裝此產品,管內氣體形成氣阻使管道出水量達不到設計要求。管道在運轉時出現停電,停泵管道隨時會出現負壓力會引起管道振動或破裂,該排氣閥(吸氣閥)就快速吸入大量空氣,防止管道振動或破裂,確保管路安全。

作用原理

KP-10快速排氣閥(快速吸氣閥),當水進入管內時,浮球停在球桶下部進行大量排氣,當氣排完時,水進入閥內通過球桶把球浮起關閉,停止排氣,管道在正常運轉時自然會產生少量氣體,這些氣體會集中到管內上部到相當程度,閥內水與球隨時下降,氣從不局限性排隊出。

技術能數

1、 介質:清水
2、 使用溫度常溫
3、 閥體:灰鑄鐵HT200
4、 浮球與塞頭:不銹鋼
5、 密封材料,丁腈橡膠
6、 閥體強度試壓,1.5Mpa
7、 密封試驗壓力0.05-1.1Mpa

排氣量表(按每秒流速成1.5-3.0米計算)

規格 25 50 80 80 100 150
200立方米/小時 4-8 11-22 22-40 42-60 61-122 83-166

主要連接尺寸

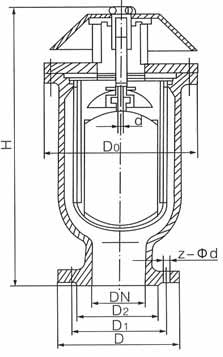

公稱通徑 (DN) D D1 D2 D3 H Z-фd KP-10快速排氣閥/吸氣閥結構圖
25 115 85 65 140 285 4-14
50 160 125 102 200 340 4-14
80 195 160 135 230 490 4-18
100 215 180 158 250 545 4-18
150 280 240 212 300 615 8-23
200 335 295 268 380 730 8-23

溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的KP-10快速排(吸)氣閥性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們
