SCARX污水復合式排氣閥

概述

SCARX污水復合式排氣閥為圓桶式閥體,其內部主要有不銹鋼浮球及塞頭。
本閥裝設于泵浦出水口處或送配水管線中,用以大量排出管道中的集結之空氣,以增進水管及抽水機使用效率,管內一旦出現負壓時,此閥能迅速吸入空氣,以確保管線不會因負壓而被損壞,壓力等級1.0MPa。

作用原理

當管內開始注水時,塞頭停留在開位置,進行大量排氣,當空氣排完時,閥體內腔積水浮球被浮起,傳動塞頭至關閉位置,停止大量排氣;當管內水正常輸送時,如有少量空氣聚集在閥內至相當程度,閥內水位下降,浮球隨之下降,此時空氣則由小孔排出。當帛水機停止,管內水流空時,或遇管內產生負壓時,此時塞頭開啟,吸入空氣確保管線安全。
SCARX污水復合式排氣閥

零件名稱材料

序號 名稱 材質
1 械桿B 不銹鋼、錫青銅
2 活塞 不銹鋼、錫青銅
3 頂塞 鋁青銅+橡膠
4 杠桿A 不銹鋼、錫青鉛
5 墊圈環 合成橡膠
6 導套 不銹鋼、鑄黃銅
7 杠桿架 不銹鋼、鑄黃銅
8 浮球 不銹鋼
9 閥蓋 灰鑄鐵、Q4400-15
10 閥體 灰鑄鐵、Q4400-15
11 排氣帽 灰鑄鐵、Q4400-15

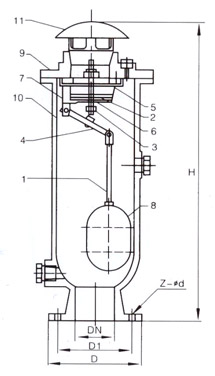

主要連接尺寸

公稱通徑 DN(mm) H D D1 Z Ф-d
50 490 165 125 4 19
80 590 200 135 8 19
100 750 220 180 8 19
150 820 285 240 8 23
200 1000 340 295 8 23
250 1200 395 350 12 23

溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的SCARX污水復合式排氣閥性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們。
