300X活塞式緩閉止回閥

概述

300X活塞式緩閉止回閥,利用液壓控制原理,通過管道中介質自身的壓力來實現活塞的上下運動,從而控制主閥的啟閉。其主閥盤關閉的快隉.是靠調節(jié)出口球閥的開度來實現。 我公司生產的300X活塞式緩閉止回閥   僅限于DN500mm以上,DN500mm口徑以下的為隔膜式.

適用范圍

當前水力控制閥被廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業(yè)以及一般工業(yè)中。

結構示意圖

300X活塞式緩閉止回閥結構示意圖

安裝示意圖

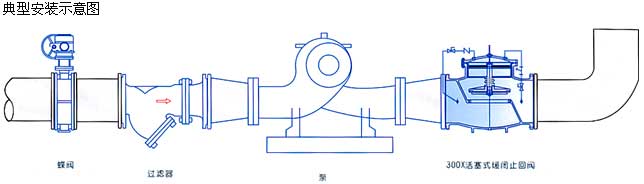

300X活塞式緩閉止回閥安裝示意圖



主要外形連接尺寸

DN 500 600 700 800
L 1075 1230 1300 1450
H1 620 695 930 950
H 750 850 1120 1150

溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的300X活塞式緩閉止回閥 性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們
