AD71(半襯)、AD71Fs(全襯)美標對夾襯氟塑料蝶閥

概述

設計與制造：API609
結構長度：API609(A)(中線)
法蘭連接尺寸：ANSI B16.5、APL605

用途

AD71(半襯)、AD71Fs(全襯)美標對夾襯氟塑料蝶閥專用于控制非腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。具有強度高、耐腐蝕性能好的特點。
適用溫度：≤100℃、≤120℃、≤150℃、（可按照襯里材料）
壓力等級：磅125、150

測試

襯里層：電火花檢測
實驗與檢驗按APL598標準
公稱壓力：PN閥體：Lb×1.5 密封：Lb×1.1

材料

上閥體：鑄鐵、碳鋼、不銹鋼 下閥體：鑄鐵、碳鋼、不銹鋼 蝶板：不銹鋼、碳鋼完全包覆氟塑料
蝶板軸：不銹鋼 閥座：PTFE、PCTFE、FEP、PFA 彈性條（墊）：Si
O型圈：Viton 手柄：鑄鐵、鑄鋁合金

部件列表

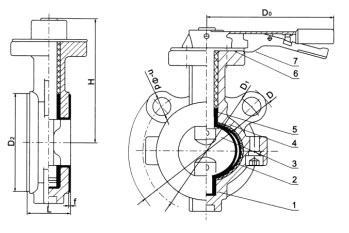

1、閥體2、蝶圈3、蝶板4、四氟圈5、蝶形彈簧墊圈6、手柄定位板7、手柄
AD71(半襯)、AD71Fs(全襯)美標對夾襯氟塑料蝶閥

公稱通徑 L
mm		 D
mm		 D1
mm		 D2
mm		 f
mm		 b
mm		 n-Фd
mm		 H
mm		 D0
mm		 蝸輪裝置 氣動裝置 電動裝置
DN NPS A B A B A B
50 2 43 152 120.5 92 3 16 4-19 132 264 45 120 125 94 162 187
65 21/2 46 178 139.5 105 3 18 4-19 155 290 45 120 165 108 162 187
80 3 46 190 152.5 127 3 19 4-19 160 290 45 120 185 128 162 187
100 4 52 229 190.5 157 3 24 8-19 164 290 45 120 185 128 162 187
125 5 56 254 216 186 3 24 8-22 190 290 45 120 210 137 162 187
150 6 56 279 241.5 216 3 26 8-22 215 320 66 150 224 160 162 187
200 8 60 343 298.5 270 3 29 8-22 273   85 170 295 182 409 513
250 10 68 406 362 324 4 31 12-25 325   85 170 382 228 409 513
300 12 78 483 432 381 4 32 12-25 360   106 205 382 228 409 513
350 14 78 533 476 413 4 35 12-29 430   106 205 440 262 409 513
400 16 102 597 540 470 4 37 16-29 475   130 240 585 332 409 513
450 18 114 635 578 533 4 40 16-32 525   155 240 585 332 409 513
500 20 127 699 635 584 4 43 20-23 565   169 306 585 332 409 513
600 24 154 813 749.5 692 5 48 20-25 630   198 324 642 380 409 563
750 30 165 887 846 813 5 45 44-23 675   220 335 702 438 409 563
900 36 200 1057 1009.7 972 5 53 44-26 805   241 365 702 438 409 563
1000 42 251 1226 1171.4 1130 5 59 48-29 995   241 356 1890 440 409 563
1200 48 276 1392 1335 1289 5 65 44-32 1170   241 356 1890 545

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的AD71(半襯)、AD71Fs(全襯)美標對夾襯氟塑料蝶閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
