LD71F(半襯)、LD71Fs(全襯)凸耳式襯氟塑料蝶閥

概述

  • 設計與制造：GB12238
  • 結構長度：GB12221（20系列）
  • 法蘭連接尺寸：ANSI B16.5

用途

LD71F(半襯)、LD71Fs(全襯)凸耳式襯氟塑料蝶閥專用于控制非腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。具有強度高、耐腐蝕性能好的特點。
適用溫度：≤100℃、≤120℃、≤150℃、（可按照襯里材料）
壓力等級：磅 150

測試

  • 襯里層：電火花檢測
  • 實驗與檢驗按API598標準
  • 公稱壓力：PN閥體：Lb×1.5 密封：Lb×1.1

材料

閥體：碳鋼、不銹鋼 蝶圈：PTFE、PCTFE、FEP、PFA 蝶板：不銹鋼、碳鋼完全包覆氟塑料
蝶形彈性墊圈：彈簧鋼 驅動裝置：組合件

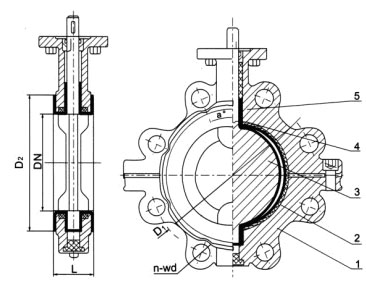

部件列表

1、閥體2、蝶圈3、蝶板4、四氟圈5、蝶形彈簧墊圈6、驅動裝置
LD71F(半襯)、LD71Fs(全襯)凸耳式襯氟塑料蝶閥

公稱通徑 公稱壓力 L
mm		 D1
mm		 D2
mm		 a°
mm		 n-wd
in		 蝸輪裝置 氣動裝置 電動裝置
DN NPS Class A B A B A B
50 2 150 43 120.5 92 45° 4-3/4 45 120 125 94 162 187
65 21/2 46 139.5 105 45° 4-3/4 45 120 165 108 162 187
80 3 46 152.5 127 22.5° 4-3/4 45 120 185 128 162 187
100 4 52 190.5 157 22.5° 8-3/4 45 120 185 128 162 187
125 5 56 216 186 22.5° 8-7/8 45 120 210 137 162 187
150 6 56 241.5 211 22.5° 8-W3/4 66 150 224 160 162 187
200 8 60 298.5 266 22.5° 8-W3/4 85 170 295 182 409 513
250 10 68 362 319 15° 12-W/7/8 85 170 382 228 409 513
300 12 78 432 370 15° 12-W7/8 106 205 382 228 409 513
350 14 78 476 429 15° 12-W1 106 205 440 262 409 513
400 16 102 540 480 11.25° 16-W1 130 240 585 332 409 513
500 20 127 635 585 9° 20-W11/4 155 240 585 332 409 513
600 24 154 749.5 682 9° 20-W11/4 169 306 585 332 409 513

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的LD71F(半襯)、LD71Fs(全襯)凸耳式襯氟塑料蝶閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
