設計與制造：HG/T21562
結構長度：GB 12221（長系列）
法蘭連接尺寸：JB78 JB79 HG5010、ANSI B16.5、JIS2212
補償器專用于控制強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路，具有強度高、耐腐蝕性能好的特點。
適用溫度：≤120℃、≤150℃、（可按照襯里材料）
壓力等級： GB DIN:1.6MPa,2.5MPa ANSI:150Lb JIS:10K
襯里層：電火花檢測
實驗與檢驗按GB/T13927、API598標準
公稱壓力：PN 閥體：PN×1.5 密封：PN×1.1
波紋管：碳鋼、不銹鋼 法蘭：碳鋼、不銹鋼 螺栓：碳鋼、不銹鋼 螺母通：碳鋼、不銹鋼 襯里：氟塑料

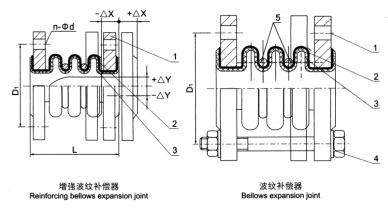

1、連接法蘭2、波紋管3、車里4、導棒5、加強圈
| 公稱通徑 | 公稱壓力 | L | ±△X | ±△Y | a | D1 | n-Фd | 質量 | |
|---|---|---|---|---|---|---|---|---|---|
| DN | NPS | ||||||||
| 40 | 11/2 | 1.6 | 190 | 3.5 | 1.5 | 14 | 110 | 4-18 | 6.9 |
| 50 | 2 | 210 | 4.5 | 1.5 | 12 | 125 | 4-18 | 9.2 | |
| 65 | 21/2 | 225 | 5 | 1.5 | 10 | 145 | 4-18 | 12.5 | |
| 80 | 3 | 235 | 6 | 2 | 12 | 160 | 8-18 | 16.2 | |
| 100 | 4 | 300 | 4.6 | 1.8 | 5 | 180 | 8-18 | 19 | |
| 150 | 6 | 300 | 4.4 | 1.6 | 5 | 240 | 8-23 | 28 | |
| 200 | 8 | 400 | 8 | 1.2 | 5 | 295 | 12-23 | 38 | |
| 250 | 10 | 400 | 7.5 | 1 | 5 | 355 | 12-25 | 58 | |
| 300 | 12 | 450 | 8 | 1 | 5 | 410 | 12-25 | 76 | |
| 350 | 14 | 450 | 8 | 1 | 5 | 470 | 16-25 | 96 | |
| 400 | 16 | 450 | 8 | 0.8 | 4 | 525 | 16-30 | 118 | |
| 450 | 18 | 450 | 8 | 0.7 | 3.5 | 585 | 20-30 | 144 | |
| 500 | 20 | 500 | 8 | 0.7 | 3.2 | 650 | 20-34 | 204 | |
| 600 | 24 | 600 | 13 | 1.8 | 4 | 770 | 20-41 | 263 | |
| 700 | 28 | 0.6 | 600 | 24 | 1.6 | 7.2 | 810 | 24-25 | 173 |
| 800 | 32 | 600 | 24 | 2.2 | 6 | 920 | 24-30 | 212 | |
| 900 | 36 | 700 | 23 | 1.9 | 5.2 | 1020 | 24-30 | 265 | |
| 1000 | 40 | 700 | 22 | 1.6 | 4.8 | 1120 | 28-30 | 306 | |
| 1200 | 48 | 0.25 | 700 | 38 | 2.4 | 6.6 | 1320 | 32-30 | 383 |
| 1400 | 56 | 700 | 37 | 2 | 5.6 | 1520 | 36-30 | 445 | |
| 1600 | 64 | 700 | 36 | 1.7 | 4.8 | 1730 | 40-30 | 526 | |
注：此表系JB78法蘭連接尺寸標準。
