ZCM系列煤氣電磁閥

特點

ZCM系列煤氣電磁閥是適用于城市煤氣、液化石油氣，天然氣等多種煤氣為加熱燃燒介質管路做二位式通斷切換，進行溫度自動控制的執行機構。ZCM系列煤氣電磁閥它廣泛應用于紡織業、印刷業的煤氣熱定型和玻璃、燈泡業的窯爐加熱及其它行業的煤氣加熱自控系統。

型號規格說明

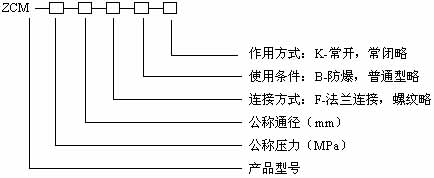

ZCM系列煤氣電磁閥型號規格說明

技術參數

公稱通徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
工作介質 煤氣、液化石油氣和天然氣
介質溫度℃ -20~80
環境溫度℃ -40~60
公稱壓力(MPa) 1.0
工作壓差(MPa) 0~0.03 0~0.1
安裝方式 垂直安裝
電源電壓 AC 220V其它規格可作特殊訂貨
工作電流(A) 直流 0.13 0.17 0.41 0.71 1.1
交流 0.13 0.17 0.41 0.71 1.1
功率(VA) 直流 26 33 80 140 220
交流 26 33 80 140 220
防爆標志 E×dIIBT4

外型連接尺寸

公稱通徑DN 內螺紋連接 法蘭連接
內螺紋 外形尺寸 外形尺寸 法蘭尺寸
H L G H L D D1 D2 b f n-d
15 153 92 1/2 210 130 95 65 46 14 2 4 -Φ14
20 153 92 3/4 210 150 105 75 56 16 2 4 -Φ14
25 153 110 1 210 160 115 85 65 16 3 4 -Φ14
32 176 120 11/4 221 180 140 100 76 18 3 4 -Φ18
40 176 140 11/2 230 200 150 110 84 18 3 4 -Φ18
50 192 162 2 252 230 165 125 99 20 3 4 -Φ18
65       390 290 185 145 118 20 3 4 Φ18
80       401 310 200 160 132 22 3 8 -Φ18
100       408 350 220 180 156 24 3 8 -Φ18
125       424 400 250 210 184 26 3 8 -Φ18
150       515 480 285 240 211 26 3 8 -Φ22
200       540 600 340 295 266 26 3 8-Φ22
250       573 730 395 350 319 28 3 12-Φ22
300       608 850 445 400 370 28 4 12-Φ22
350       700 980 505 460 429 30 4 16-Φ22

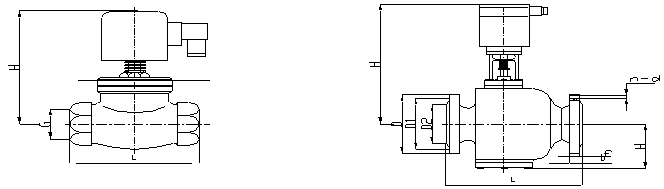

常閉型

ZCM系列煤氣電磁閥

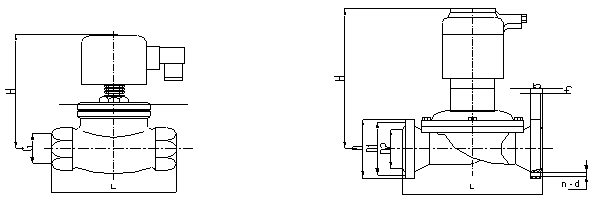

常開型

ZCM系列煤氣電磁閥



溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZCM系列煤氣電磁閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
