ZCT電磁閥

產品特點

ZCT電磁閥選用于以水或液體為工作介質，可自動控制或遠程控制水、油、液體等工作介質管路的通斷。由于本閥采用橡膠密封，故對工作介質的清潔度大大減低，具有啟閉迅速，可靠性高等優點。

原理

本閥為二次開閥的先導式電磁閥，其結構主要由導閥和主閥組成，主閥采用橡膠密封結構。 常位時，活動鐵芯封住導閥口，閥腔內壓力平衡，主閥口封閉。當線圈通電時，產生電磁力將活動鐵芯吸上，主閥腔內的介質自導閥口外泄，以至產生壓力差，膜片或閥杯被迅速托起，主閥口開啟，閥便呈通路了。當線圈斷電，磁場消失，活動鐵芯復位，封閉導閥口，導閥和主閥腔內壓力平衡后，閥又呈關閉狀態。

型號規格說明

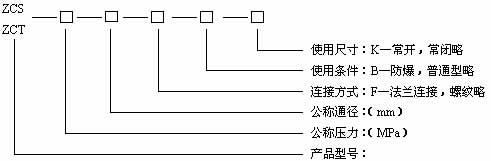

ZCT電磁閥型號規格說明

技術參數

工作介質 水、粘度≤4°E油及其它非腐蝕性液體
介質溫度°C ≤60
公稱壓力（Mpa） 1.0
工作壓差（Mpa） 0.05～1.0 0.1～1.0 0.15～1.0
電源電壓 AC200V，其余規格可作特殊訂貨（36V、12V、24V）
流量系數（Kv） 按JB/T7352-94規定
泄漏量（ml/min） 按JB/T7352-94.F規定
公稱通徑 10 15 20 25 32 40 50 65 80 100 125 150 200 250 300
功耗(VA) 17 30


ZCT電磁閥

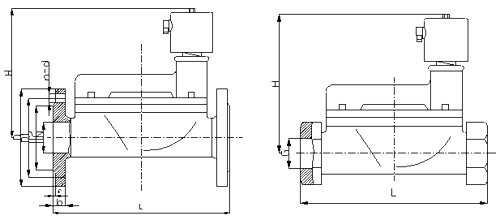

安裝尺寸

公稱通徑DN 內螺紋連接   法蘭連接
外形尺寸 內螺紋 外形尺寸 法蘭尺寸
H L G H L D D1 D2 b f n-d
15 112 80 1/2
20 119 80 3/4
25 130 90 1 130 60 115 85 65 16 3 4-Φ14
32 137 140 11/4 137 180 140 100 76 18 3 4-Φ18
40 152 156 11/2 152 200 150 110 84 18 3 4-Φ18
50 164 180 2 164 230 165 125 99 20 3 4-Φ18
65       222 290 185 145 118 20 3 4-Φ18
80       253 310 200 160 132 22 3 8-Φ18
100       260 350 220 180 156 24 3 8-Φ18
125       315 400 250 210 184 26 3 8-Φ18
150       350 480 285 240 211 26 3 8-Φ22
200       390 600 340 295 266 26 3 8-Φ22
250       430 730 395 350 319 28 3 12-Φ22
300       480 850 445 400 370 28 4 12-Φ22

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZCT電磁閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
