LD71X(半襯)、LD71J(全襯)凸耳式襯膠蝶閥

概述

凸耳式襯膠蝶閥廣泛適用于鑄鐵冶金、石油、化工、電力等工業(yè)管道上作截止或調節(jié)介質流量用。

  • 設計與制造：GB12238
  • 結構長度：GB12221（20系列）
  • 法蘭連接尺寸：GB4216

結構示意圖

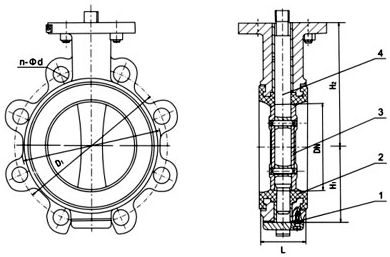

凸耳式襯膠蝶閥結構示意圖
部件列表：1、閥體 2、閥座 3、蝶板 4、閥桿

用途

密封圈材料代號 適用溫度 適用介質
NR ≤85℃ 水、空氣、酸堿類
CR ≤85℃ 水、煤氣、酸堿類
NBR ≤100℃ 水、油品
CPDM ≤120℃ 水、蒸汽、一般酸堿類
FKM ≤150℃ 水、蒸汽、強酸堿類

材料

閥體 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
蝶板 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
閥桿 碳鋼鍍鎳磷、不銹鋼
閥座密封圈 天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
氣動裝置 組合件

壓力等級：PN（MPa）　1.0　1.6

測試

襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1
任選附件：蝸輪裝置、氣動裝置、電動裝置

主要尺寸參數

公稱通徑DN L
mm		 D（mm） D1（mm） n-d（mm） H1
mm		 H2
mm		 質量
PN1.0 PN1.0 PN1.0 PN1.0 PN1.0 PN1.0 PN1.0 PN1.0
50 43 165 165 125 125 4-18 4-18 94 128 3 3
65 46 185 185 145 145 4-18 4-18 93 135 4 4
80 46 200 200 160 160 8-18 8-18 105 158 5 5
100 52 220 220 180 180 8-18 8-18 115 168 8 8
125 56 250 250 210 210 8-18 8-18 128 180 9.5 9.5
150 56 285 285 240 240 8-22 8-22 152 202 12 12
200 60 340 340 295 295 8-22 12-22 176 228 19 21
250 68 395 405 350 355 12-22 12-26 206 235 32 35
300 78 445 460 400 410 12-22 12-26 232 273 50 53
350 78 505 520 460 470 16-22 16-26 263 310 78 81
400 102 565 580 515 525 16-26 16-30 295 340 95 99
450 114 615 640 565 585 20-26 20-30 327 370 122 128
500 127 670 715 620 650 20-26 20-30 358 399 202 210
600 154 780 840 725 770 20-30 20-36 474 460 270 280
