D41J(半襯)、D41J、D41J/FS(全襯)法蘭襯膠蝶閥

概述

法蘭襯膠蝶閥采用整體包膠形式（閥體、閥瓣包膠即介質過流部分均無跟閥體直接接觸），以適應不同介質的流體、半流體、氣體或粉末狀管路輸送和容器上，作為截流機構或調節裝置使用。法蘭襯膠蝶閥廣泛安裝于石油、化工、冶金、電站、城市給排水、環保、醫藥、食品、造紙等工業系統中、以確保不同使用條件下的密封性、耐蝕性。

  • 設計與制造：GB12238
  • 結構長度：GB12221（13系列）
  • 法蘭連接尺寸：GB4216

結構示意圖

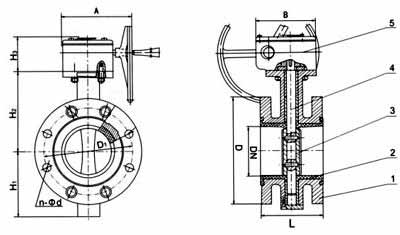

法蘭襯膠蝶閥結構示意圖
部件列表：1、閥體 2、閥座 3、蝶板 4、閥桿

用途

密封圈材料代號 適用溫度 適用介質
NR ≤85℃ 水、空氣、酸堿類
CR ≤85℃ 水、煤氣、酸堿類
NBR ≤100℃ 水、油品
CPDM ≤120℃ 水、蒸汽、一般酸堿類
FKM ≤150℃ 水、蒸汽、強酸堿類

材料

閥體 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
蝶板 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
閥桿 碳鋼鍍鎳磷、不銹鋼
閥座密封圈 天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
氣動裝置 組合件

壓力等級：PN（MPa）　1.0　1.6

測試

  • 襯里層：電火花檢測
  • 試驗與檢驗按GB/T13927標準
  • 公稱壓力：PN（MPa）
  • 閥體：PN×1.5
  • 密封：PN×1.1
  • 任選附件：蝸輪裝置、氣動裝置、電動裝置

主要尺寸參數

公稱通徑DN L
mm		 D
mm		 D1
mm		 n-d（mm） H1
mm		 H2
mm		 質量
PN1.6 PN1.6
50 108 165 125 4-18 4-18 91 120 8
65 112 185 145 4-18 4-18 104 140 11.5
80 114 200 160 8-18 8-18 107 150 12.5
100 127 220 180 8-18 8-18 135 165 23
125 140 250 210 8-18 8-18 129 190 40.5
150 140 285 240 8-22 8-22 131 205 46.5
200 152 340 295 8-22 12-22 177 2550 61
250 165 395 350 12-22 12-26 206 270 73.5
300 178 445 400 12-22 12-26 220 320 103
350 190 505 460 16-22 16-26 264 358 120
400 216 565 515 16-26 16-30 298 400 217
450 222 615 565 16-26   327 420 242
500 229 671 620 20-26   352 480 279
600 267 780 725 20-30   446 560 396
700 292 895 840 24-30   486 610 596

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的D41J(半襯)、D41J、D41J/FS(全襯)法蘭襯膠蝶閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
