YT43H高靈敏度大流量蒸汽減壓閥

結構特點和用途

YT43H/Y型高靈敏度大流量蒸汽減壓閥屬于 先導式活塞減壓閥。由主閥和導閥兩部分組成，主閥主要由閥座、閥瓣、活塞、缸套、彈簧零件組成。導閥主要由閥座、閥瓣膜片、彈簧、調節彈簧等件組成。本產品在普通減壓閥基礎上作了很大改進，加大了活塞面積，改變了節流結構，改變了密封形式，加大了過流面積等等，從而在提高蒸汽管路、流量、壽命等方面大大改善了性能。YT43H/Y型高靈敏度大流量蒸汽減壓閥主要用于蒸汽管路，適用于流量變化大，進口壓力變化大的蒸汽管路。

適用范圍

當前減壓閥系列產品適用于城建、化工、冶金、石油、制藥、食品、飲料、環保等行業。

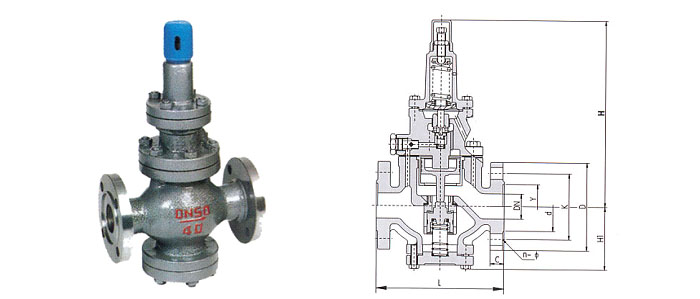

結構示意圖

YT43H/Y型高靈敏度大流量蒸汽減壓閥結構示意圖

主要零件材料

零件名稱 零件材料
閥體、閥蓋、底蓋 WCB
閥座、閥瓣 2Cr13
缸套、活塞 鋁鐵鑄銅
膜片 1Cr18Ni9Ti
導閥座、導閥桿 2C13
主閥彈簧 50CrVA
導閥主彈簧 50CrVA
調節彈簧 60Si2Mn

主要技術參數

公稱壓力(MPa) 1.6 2.5 4.0 6.4 10.0 16.0
殼體試驗壓力(MPa)* 2.4 3.75 6.0 9.6 15.0 24.0
密封進口壓力(MPa) 1.6 2.5 4.0 6.4 10.0 16.0
最高進口壓力(MPa) 1.6 2.5 4.0 6.4 10.0 16.0
出口壓力范圍(MPa) 0.04-1.0 0.05-1.6 0.08-2.5 0.2-3.5 0.5-3.5 0.5-4.5
壓力特性偏差(MPa) GB12246-1989
流量特性偏差(MPa) GB12246-1989
最小壓差(MPa) 0.07 0.1 0.15 0.3 0.5 0.8
滲漏量 GB12245-1989

*：殼體試驗不包括膜片、閥蓋
連接形式
法蘭式：RF FM RJ 執行標準：JB79 Gb9113 ANSI B16.5

流量系數（Cv）

DN 50 65 80 100 125 150 200 250 300 350 400 500
Cv 24 30 50 85 130 190 300 480 680 925 1150 1900

外形尺寸（近似值）(PN1.6-4.0)

公稱通徑DN 外 形 尺 寸
L H H1
1.6/2.5MPa 4.0MPa
15 160 180 265 85
20 160 180 265 85
25 180 200 280 95
32 200 220 280 95
40 220 240 290 105
50 250 270 300 130
65 280 300 315 145
80 310 330 330 170
100 350 380 405 200
125 400 450 450 225
150 450 500 485 265
200 500 550 570 290
250 650 640 325
300 800 740 360
350 850 810 395
400 900 950 430
500 950 1080 500

外形尺寸（近似值）(PN6.4-16.0)

公稱通徑DN 外 形 尺 寸
L H H1
6.4MPa 10.0/16.0MPa
15 180 180 280 100
20 180 200 280 100
25 200 220 300 115
32 220 230 300 115
40 240 240 315 130
50 270 300 340 135
65 300 340 355 150
80 330 360 370 175
100 380 450 205
125 450 510 235
150 500 555 275
200 550 640 300
250 650 720 335
300 800 830 375
350 850 880 410
400 900 1020 445
500 950 1080 515

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的YT43H高靈敏度大流量蒸汽減壓閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
