概述

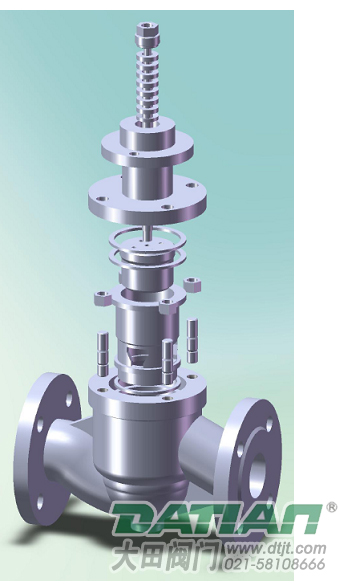

大田閥門公司引進先進技術研發生產的套筒調節閥因為其穩定性好、維護簡單而廣泛應用，可設計成平衡式消除了閥瓣上的大部分靜態不平衡力，并有一定的阻尼作用，可以減小流體流動引發振動，能用于壓差相對較大的場合，此系列調節閥可選擇多彈簧氣動薄膜機構或電動執行機構等。

標準規格

閥體型式：直通鑄造球型閥體
閥芯型式：平衡式套筒型閥芯
公稱通徑：DN25~300 NPS 1〞~ 12〞
公稱壓力：PN16 ~ 100 CLASS 150LB ~ 600LB
連接方式：法蘭：FF、RF、MF、RTJ
焊接：SW、BW
法蘭距：符合IEC 60534
閥蓋形式：標準型（-5℃~230℃）、
散熱片型（-45℃~大于230℃場合）、
低溫加長型（-196℃~ -45℃）、波紋管密封型
填料：V型聚四氟乙烯填料、柔性石墨填料等
密封墊：金屬夾石墨密封墊
執行機構：氣動：多彈簧薄膜執行機構 、活塞式執行機構
表面涂漆：綠色丙稀酸聚胺酯磁漆

型號編制

Z	執行機構	H	結構形式	-公稱壓力	閥體材質	公稱通徑
Z系列調節閥	J:氣動薄膜執行機構 H:氣動活塞執行機構 R:電動3810L執行機構 D:電動PSL執行機構	H直行程	M:標準型套筒調節閥 MF:軟密封套筒調節閥 ML:單級籠式調節閥 MT:兩級籠式調節閥 MG:帶散熱型套筒調節閥 MV:波紋管型套筒調節閥 MD:低溫型套筒調節閥	PN16=16 CL150LB=150 LB JIS10K=10K	C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D=特殊材質	DN25= DN252 NPS1〞= NPS 1〞
如：Z型氣動薄膜套筒調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZJHM-16C DN50

套筒調節閥性能

流量特性		直線、等百分比、快開
可調范圍		50:1
額定CV值		等百分比CV10~1400 ，直線CV11~1500
允許泄漏量		硬密封平衡式:II級（0.5% 閥額定容量）軟密封平衡式：V級
性能指標		氣動	電動
	基本誤差%	±1.5	±1.0
	回差%	≤1.5	≤1.0
	死區%	≤0.6	≤1.0
	始終點偏差%	±2.5	±2.5
	額定行程偏差%	≤2.5	≤2.5

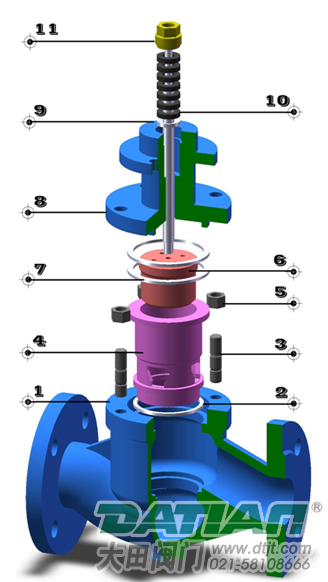

套筒調節閥材料及內部結構: 本體材質為碳鋼

1	閥體	WCB	LCB	WC9
2	墊片	316+石墨/PTEF
3	螺栓	35	40MnB	25Cr2Mo1VA
4	套筒	304	304	304
5	螺母	25	35	25Cr2Mo1VA
6	閥芯（桿）	304	304	304
7	墊片	316+石墨/PTEF
8	閥蓋	WCB	LCB	WC9
9	填料墊	304	304	304
10	填料	PTFE/柔性石墨
11	壓套螺母	304	304	304

1	閥體	CF8	CF8M	CF3M
2	墊片	316+石墨/PTEF
3	螺栓	304	316	316L
4	套筒	304	316	316L
5	螺母	304	316	316L
6	閥芯（桿）	304	316	316L
7	墊片	316+石墨/PTEF
8	閥蓋	CF8	CF8M	CF3M
9	填料墊	304	316	316L
10	填料	PTFE/柔性石墨
11	壓套螺母	304	316	316L
