阻火呼吸人孔

概述

阻火呼吸人孔是我廠根據市場需求,參考國內外先進技術資料研制而成。是安裝在石油、化工等物料儲罐上的安全應急通風裝置,通常與阻火呼吸閥配套使用,既能避免因意外原因造成罐內急劇超壓或真空時,損壞儲罐而發生的事故;又能起到安全阻火作用。是目前國內保護儲罐安全的理想裝置,產品填補了國內空白。 產品采用全天候密封結構,以配重來調節吸入閥瓣和泄壓蓋的開閉,以不銹鋼波紋帶為阻火層,來阻止火焰的通過,并設雙抽屜口,為清洗更換阻火層提供了方便,縮短了時間??傊摦a(chǎn)品具有定壓排放、定壓吸入、工閉靈活、安全阻火、結構緊湊、密封性能好、安全可靠等優點。

結構示意圖

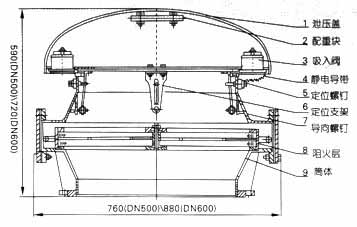

阻火呼吸人孔結構示意圖



主要技術參數

  1. 操作壓力 正壓:+1765Pa(180mmH20)負壓:一392Pa(一40mmH20)
  2. 阻火等級:BS 5501:IIA級標準化 3、使用溫度:+60℃~一30℃
  3. 適用范圍:特別適用于貯存物料以氮?dú)夥忭數墓绊敵汗蕖?/li>

工作原理

在阻火呼吸閥正常工作情況下,阻火呼吸人孔基本保持密封狀態,儲罐處于正常壓力。當呼吸閥正常工作滿足不了因意外原因造成儲罐急劇超壓時,呼吸人孔的泄壓蓋自動頂開,進行緊急泄壓,使罐內壓力保持正常;當罐內壓力急劇減壓或超真空時,吸入閥便開啟急劇吸入大氣,維護罐內正常壓力;當吸入大氣帶有火花、火焰時,阻火層起到“器壁效應”的作用來阻止火焰的通過,以保護儲罐的安全。

主體材料

代號 材料牌號 相應牌號 代號 材料牌號 相應牌號
I 20 CS20 OCrl8NillTi SS321
II OCrl9Ni9 SS304 V 0Crl7Ni2M02 88316
?III 00Crl9Nill SS304L V1 00Crl7Nil4M02 SS316L

溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的阻火呼吸人孔性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們。
