ZHD系列(電動/氣動)最小流量調節閥(控制閥)

概述

ZHD系列(電動/氣動)最小流量調節閥采用的是多級籠式對稱小孔套筒成的流道調節閥，完全控制了流過閥內的介質的流速，大幅度的降低了高壓氣體或者蒸汽在閥內產生的噪音，穩定的多級別降壓有效使液體不會產生氣蝕，是使用在高壓介質場所性能穩定的控制閥，可選擇多彈簧氣動簿膜機構或電動執行機構等.

技術參數及性能

閥體型式 直通鑄造球型閥
公稱通徑 DN20 、25 、32 、40 、50 、65 、80 、100 、200
公稱壓力 PN  1.6、2.5、4.0、6.4、10、16、25Mpa
CLASS  150、300、600、900、1500Lb
連接方式 法蘭  FF、RF、RTJ、等 焊接：SW、BW
執行機構 氣動：多彈簧執行機構
電動：3810L系列 、PSL系列
閥芯型式 多級籠式套筒
流量特性 等百分比、線性

型號編制

Z R：電動381系列 H直行程 D:多級籠式套筒 -16：
PN1.6Mpa		 C：碳鋼   DN 20
口徑20mm
P：電動PS系列 P：鉻鎳鈦鋼
J：氣動薄膜 -150LB：
CL 150LB		 I：鉻鉬鋼 -B：氣閉 IN 1〞
口徑1〞
H:直行程氣缸 V：鉻鉬釩鋼 -K：氣開

可提供的用戶選擇

閥體 型式 直通 閥蓋 型式 標準、加長型
材質 WCB、WC9、304、316等 材質 WCB、WC9、304、316等
閥芯 特性 直線、等百分比、快開 填料 “V”型PTFE、
柔性石墨、波紋管
材質 304、304+STL/PTFE、316、316+STL/PTFE
定位器 電氣閥門定位器、智能型數字定位器
附件 電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等

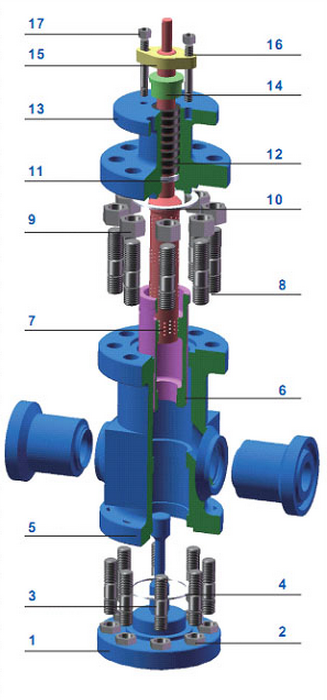

本體材質為碳鋼

本體材質為碳鋼
1 底座 25 LF2 F22
2 螺母 25 35 25Cr2Mo1VA
3 螺栓 35 40MnB 25Cr2Mo1VA
4 墊片 316+石墨/PTEF
5 閥體 25 LF2 F22
6 閥座 304 304 304
7 閥桿 304 304 304
8 螺栓 35 40MnB 25Cr2Mo1VA
9 螺母 25 35 25Cr2Mo1VA
10 墊片 316+石墨/PTEF
11 填料墊 304 304 304
12 填料 PTFE/柔性石墨
13 閥蓋 25 LF2 F22
14 壓套 304 304 304
15 壓蓋 25 LF2 F22
16 螺栓 35 40MnB 25Cr2Mo1VA
17 螺母 25 35 25Cr2Mo1VA
表3．本體材質為不銹鋼
1 底座 CF8 CF8M CF3M
2 螺母 304 316 316L
3 螺栓 304 316 316L
4 墊片 316+石墨/PTEF
5 閥體 CF8 CF8M CF3M
6 閥座 304 316 316L
7 閥桿 304 316 316L
8 螺栓 304 316 316L
9 螺母 304 316 316L
10 墊片 316+石墨/PTEF
11 填料墊 304 316 316L
12 填料 PTFE/柔性石墨
13 閥蓋 CF8 CF8M CF3M
14 壓套 304 316 316L
15 壓蓋 CF8 CF8M CF3M
16 螺栓 304 316 316L
17 螺母 304 316 316L
  • 以上為標準的配置結構，閥座為金屬對金屬，還可提供用斯太萊合金涂層的硬化閥內件。針對具體使用溫度，我們有更加合理的螺栓螺母選擇。
  • PTFE V形環閥桿填料是的標準配置也可選用柔性石墨。
  • 標準的閥體材料是碳鋼和不銹鋼，還可以提供多種用于高腐蝕性應用場合的合金材料。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZHD系列(電動/氣動)最小流量調節閥(控制閥)性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
