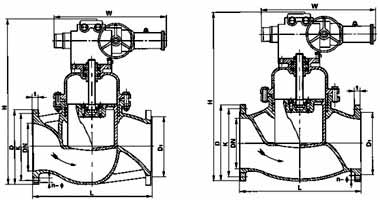

電動柱塞閥U941 UJ941H外形分Z字形和腰鼓形兩種,但內部結構和零件尺寸完全相同。有金屬和非金屬密封。電動頭來采用揚州和天津市閥門公司(原天津第二通用機械廠)引進美國依米托克(Limitorque)技術生產的SMC系列多回轉型電動裝置,這種電動裝置在國內屬于上乘,其產品被我廠長期使用。
DN(mm) 尺寸 |
(UJ941H) U941SM | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
L | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | 1200 | 1250 |
型號 | SMC-03 | SMC-00 | SMC-00 | SMC-00 | SMC-0 SMC-1 |
SMC-0 SMC-1 |
SMC-1 |
SMC-1 SMC-2 |
SMC-1 SMC-2 |
SMC-1 SMC-2 |
SMC-1 |
SMC-2 | SMC-3 |
W | 865 | 910 | 910 | 910 | 940 1052 |
940 1052 |
1052 | 1052 1150 |
1052 1150 |
1052 1150 |
1150 | 1150 | |
D | 165 | 185 | 200 | 235 | 270 | 300 | 360 (375) |
425 (450) |
485 (515) |
555 (580) |
620 (666) |
670 (685) |
730 (755) |
K | 125 | 145 | 160 | 190 | 220 | 250 | 310 (320) |
370 (385) |
430 (450) |
490 (510) |
550 (585) |
600 (610) |
660 (670) |
D1 | 99 | 118 | 132 | 156 | 184 | 211 | 274 (284) |
330 (345) |
389 (409) |
448 (465) |
503 (535) |
548 (560) |
609 (615) |
t | 20 | 22 | 24 | 24 | 26 | 28 | 30 (34) |
32 (38) |
34 (42) |
38 (46) |
40 (50) |
42 (50) |
44 (52) |
n-φ | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 (12-30) |
12-30 (12-33) |
16-30(16-33) | 16-33 (16-36) |
16-36 (16-39) |
20-36 (20-39) |
20-36 (20-42) |
DN(mm) 尺寸 |
U941SM-25(40)?? (N.m) | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
PN2.5 | 120 | 220 | 240 | 320 | 480 | 550 | 1100 | 1400 | 1500 | 1800 | 2400 | 3000 | 4000 |
PN4.0 | 250 | 300 | 340 | 500 | 600 | 1000 | 2000 | 2600 | 2800 | 3400 | 4000 | 5000 | 5800 |
DN(mm) 尺寸 |
允許輸出轉矩(N.m) | 速比范圍 | 允許推力(KN) | 允許閥桿直徑(㎜) | 參考重量(㎏) |
---|---|---|---|---|---|
SMC-04 | 110 | 18-90 | 35 | 26 | 40-45 |
SMC-03 | 270 | 15-130 | 45 | 38 | 60-70 |
SMC-00 | 500 | 11-148 | 90 | 50 | 100-110 |
SMC-0 | 970 | 12-198 | 150 | 65 | 130-150 |
SMC-1 | 1800 | 13-230 | 250 | 76 | 170-185 |
SMC-2 | 2700 | 10-200 | 300 | 89 | 190-210 |
SMC-3 | 5800 | 11-200 | 600 | 127 | 480-520 |
DN(mm) 尺寸 |
輸出轉矩 (N.m) |
輸出轉速 (r/min) |
電機功率 (kw) |
電機堵轉電流 |
---|---|---|---|---|
SMC-04 | 110 | 18 | 0.2 | 7.42 |
110 | 36 | 0.3 | 9.31 | |
SMC-03 | 200 | 18 | 0.4 | 12.04 |
270 | 24 | 0.6 | 17.15 | |
SMC-00 | 500 | 18 | 0.6 | 17.15 |
500 | 36 | 1.5 | 38.85 | |
SMC-0 | 700 | 18 | 1.1 | 29.68 |
970 | 18 | 1.5 | 38.85 | |
SMC-1 | 1200 | 12 | 1.5 | 38.85 |
1200 | 24 | 2.2 | 50.82 | |
1800 | 12 | 2.2 | 50.82 | |
SMC-2 | 1800 | 24 | 3.0 | 65.03 |
200 | 12 | 2.2 | 50.82 | |
2700 | 12 | 3.0 | 65.03 | |
SMC-3 | 4000 | 12 | 4.0 | 74.20 |
5800 | 12 | 5.5 | 91.63 |
注:1、表中所列為典型規格的技術參數,用戶如選用其它參數,訂貨時請說明。
2、表中電機堵轉電流值為產品數值。
溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的電動柱塞閥U941 UJ941H性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們。
