EG41W(無襯里)、EG41J(襯膠)堰式隔膜閥

用途

EG41W(無襯里)、EG41J(襯膠)堰式隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級：PN(MPa)　0.6 1.0 1.6

適用范圍

當前隔膜閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

材料

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵
氣缸：鋁合金、碳鋼
氣動薄膜：橡膠
閥桿：碳鋼、不銹鋼 手輪：鑄鐵

測試

襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1
EG41W（無襯里）、EG41J(襯膠) 堰式隔膜閥

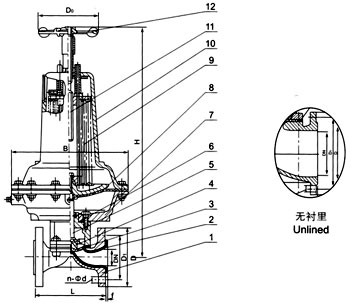

部件列表：1．閥體　2．閥體襯里　3．隔膜　4．閥瓣　5．下閥桿　6．閥蓋　7．氣缸　8．氣動薄膜　9．彈簧　10．氣缸蓋　
11．上閥桿　12．手輪 設計與制造：BS5156
結構長度：BS5156
法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004

主要連接尺寸

DN 公稱壓力
MPa		 工作壓力
MPa		 L
mm		 D
mm		 D1
mm		 n-Фd
mm		 f
mm		 H
mm		 D0
mm		 B
mm		 代號
ES		 氣源壓力
MPa		 氣源接頭
MPa		 耗氣量
cm3		 質量
Kg/kilos
15 1.6 1.6 108 95 65 4-14 2
20 117 105 75 4-14 2   120 168 61 0.3 1/8 163.87 7.2
25 127 115 85 4-14 2 394 120 168 61 0.3~0.4 1/8 196.65 8.9
32 146 140 100 4-18 2 400 120 168 61 0.3~0.4 1/8 229.4 10.6
40 159 150 110 4-18 2 485 165 260 62 0.3~0.4 1/4 1425.7 19.5
50 190 165 125 4-18 2 635 165 318 63 0.3~0.4 1/4 2284.1 34.9
65 1.0 1.0 216 185 145 4-18 2 650 165 318 63 0.3~0.4 1/4 3048 39.9
80 254 200 160 8-18 2 660 165 318 63 0.4~0.5 1/4 3244.7 51.9
100 305 220 180 8-18 2 816 280 425 64 0.4~0.5 3/8 6964.5 93.2
125 356 250 210 8-18 3 825 280 425 64 0.4~0.5 3/8 7439.7 105.3
150 406 285 240 8-22 3 1013 365 549 65 0.5 3/8 14912 184.5
200 0.6 0.6 521 340 295 8-22 3 1300 483 749 66 0.6 1/2 49161 407.4
250 635 395 350 12-22 5
300 749 445 400 12-22 5

注：1. 氣動隔膜閥門尚可附裝反饋信號、限位器或定位器，以適應自控、程控或調節流量的需要。
2. 氣動閥門的反饋信號采用無觸點傳感技術。
3. 采用薄膜式氣缸替代活塞式氣缸，排除了活塞易損漏而導致無法啟閉閥門的弊端。
4. 當氣源發生故障時，可操作手輪使閥門開啟。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的EG41W(無襯里)、EG41J(襯膠)堰式隔膜閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
