API節流閥

API節流閥 概述

API節流閥作為采油樹和管匯的主要部件,主要用于控制油井口產量,其工作壓力級別可達10000Psi。節流閥分可調式節流閥和固定式節流閥兩種類型,可調節流閥通過轉動手輪帶動閥桿進退來調節節油嘴開度面積的大小,達到控制、調節產量的目的。固定節流閥則通過更換油嘴尺寸來達到控制、調節產量的目的。

API節流閥 技術規格

閥體部分
閥體型式:角式閥
公稱通徑: 2 1/16"――4 1/16"
公稱壓力:3000PSI-10000PSI
連接方式:法蘭 API 6A
填料:聚四氟乙烯等
密 封 圈:NBR
閥芯型式:柱塞式節流、孔板式
工作溫度:PU
工作介質:石油、天然氣
油嘴孔徑:Φ3-Φ12

API節流閥 結構特點

固定式節流閥閥蓋與閥體采用油壬連接,裝拆迅速方便;  閥桿頂針和油嘴內套采用特種硬質合金制造,耐腐蝕、耐沖刷;
可調節留閥的閥蓋上設計帶有機玻璃防護的開度指示牌,能觀察到閥桿處處任意位置時節流孔道的實際面積 手輪逆時針旋轉為開,順時針旋轉為關。承壓件均采用合金鋼制造,具有足夠的抗拉強度,確保閥門在額定壓力下工作安全可靠。
節流油嘴采用硬質合金制造,具有良好的耐磨、耐沖刷性能。

API節流閥外形尺寸

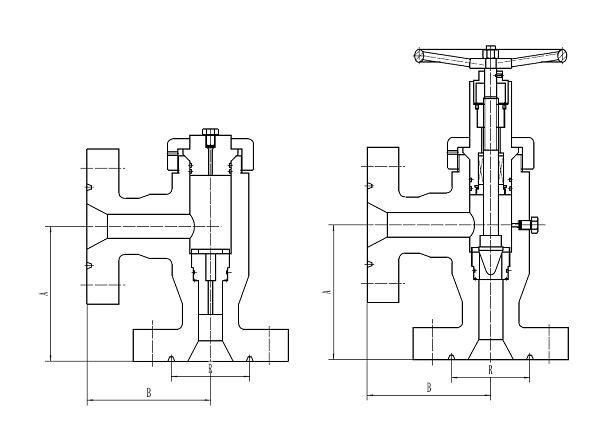

API節流閥外形尺寸圖

節流孔徑 規格 壓力(PSI) 尺寸
A B Ring
1" 2 1/16"-5000 5000 203 175 R24
2 9/16"-5000 5000 210 176 R27
2 1/16"-10000 10000 224 195 BX152
2 9/16"-10000 10000 237 208 BX153
2" 2 9/16"-5000 5000 265 195 R27
2 9/16"-10000 10000 298 264 BX153
3 1/8"-3000 3000 298 225 R31
3 1/8"-5000 5000 298 225 R35
3 1/16"-10000 10000 298 264 BX154
4 1/16"-3000 3000 298 264 R37
4 1/16"-5000 5000 298 264 R39
4 1/16"-10000 10000 350 289 BX155
3" 4 1/16"-3000 3000 298 264 R37
4 1/16"-5000 5000 298 264 R39

溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的API節流閥性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們。
