氣動襯膠/襯氟塑料隔膜閥(常開式)

概述

G6B41J-10型　常閉氣動
G6B41W-6.4型　G6B41J-6.4型　G6B41FS-6.4型

  • 設計與制造按：GB12239
  • 結構長度按：GB12221
  • 法蘭連接尺寸按：GB　4216.4
  • 試驗與檢驗按：GB/T　13927

適用范圍

當前隔膜閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

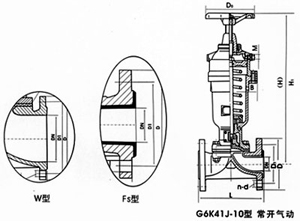

結構示意圖

氣動襯膠、襯氟塑料隔膜閥(常開式)

性能規范

型號 公稱壓力PN（MPa） 試驗壓力PS（MPa） 適用介質 工作溫度（℃）
殼體試驗 密封試驗
G6K4WUFS-6 0．6 0．9 0．66 W．非腐蝕性流體
J·一般腐蝕性流體
FS。強酸堿及各種有機溶劑（溶融堿金屬元素氧除外）		 ≤100
≤85
≤150
G6K4WUFS-4 0．4 0．6 0．44

主要零件材質

零件名稱 閥體 閥瓣、閥蓋 氣缸、氣缸蓋 螺桿、閥桿、活塞 隔膜
材料 HT200襯氟塑料、襯橡膠 HT200 HT200 35 氟丁橡膠、氟塑料

外形連接尺寸及重量

型號 公稱通徑DN（㎜） 尺寸 氣動裝置（㎜） 質量
（㎏）
L D1 D n-d H1 D0 耗氣量㎝2 氣源壓力MPa
G6B41WJFS-6 25 145 85 115 4-13．5 306 120 2．395×102 0．4 7．5
32 160 100 140 4-17．5 - 140 6．082×102 0．4 14．3
40 180 110 150 4-17．5 415 140 6．082×102 0．4 16．5
50 210 125 165 4-17．5 458 160 1．235×102 0．4-0．5 24
65 250 145 180 4-17．5 - 160 3．725×103 0．4-0．5 30
80 300 160 200 4-17．5 642 200 3．725×103 0．4-0．5 51
100 350 180 220 8-17．5 710 240 9．458×103 0．4-0．5 92
125 400 210 250 8-17．5 804 320   0．4-0．5 148
150 460 240 285 8-22 920 320 2．868×104 0．5 200
G6B41WJFS-4 200 570 295 340 8-22 1145 400 4．619×104 0．5 275


注：1、氣動隔膜閥尚可附裝反饋信號、限位器或定位器，以適應自近控、程控或調節流量的需要。
2、氣動閥門的反饋信號采用無觸點傳感技術。
3、采用氣缸活塞式。
4、當氣源發生故障時，可操作手輪使閥門開啟。


溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動襯膠/襯氟塑料隔膜閥(常開式)性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
